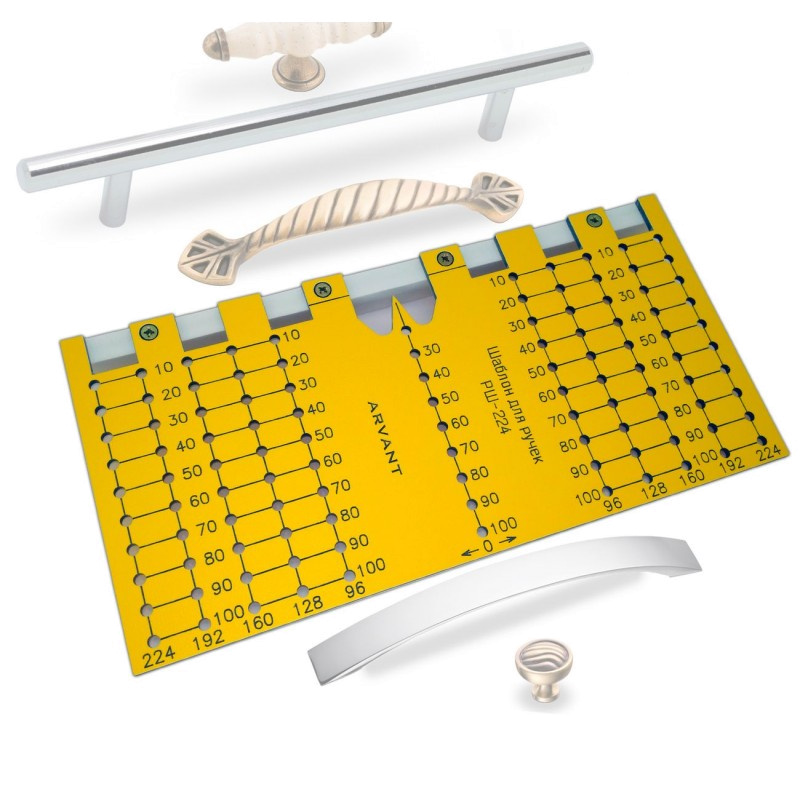

Разметочный шаблон для мебельныx ручек (Ручки) РШ-224

Описание

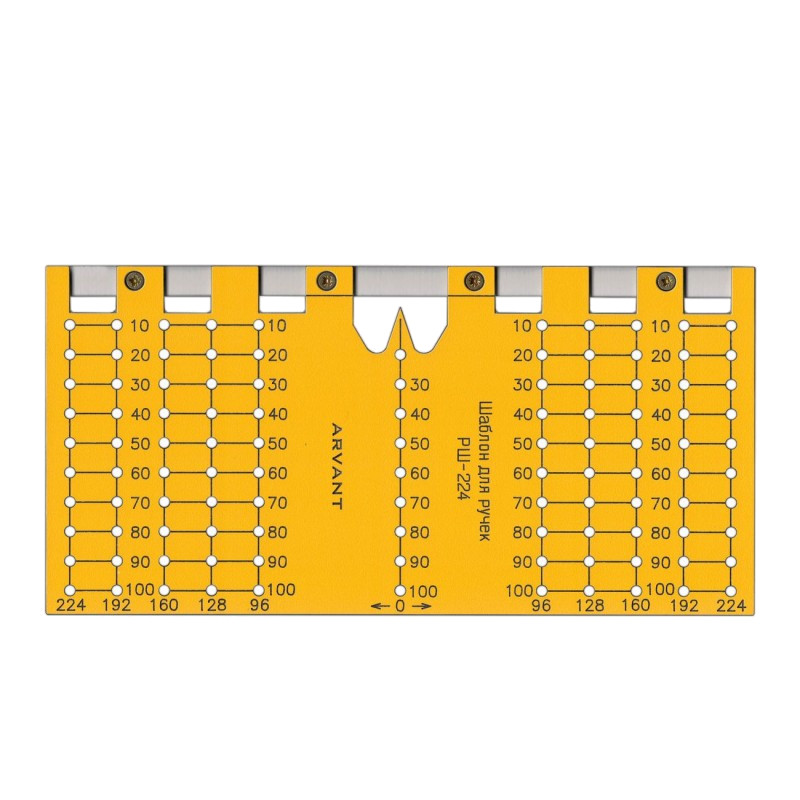

Мебельный шаблон РШ-224 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки мебельных ручек всех типов. Шаблон позволяет производить разметку как в вертикальном, так и горизонтальном положении, но разрабатывался преимущественно для присадки горизонтальных ручек. Существующие мебельные стандарты и ГОСТ, строго регламентируют производство мебельных ручек, и обязывают производителей по всему миру придерживаться одних стандартов.
При изготовление мебельных ручек в мире принято пользоваться системой 32 мм. Это означает, что в мебельных ручках межцентровое расстояние всегда будет кратно 32мм., и расстояние между отверстиями всегда будут одинаковыми. (0, 32, 64, 96, 128, 164, … и т.д.). Именно эта особенность делает шаблон «ARVANT РШ-224» универсальным и позволяет пользоваться им как на больших предприятиях, так и небольших цехах.

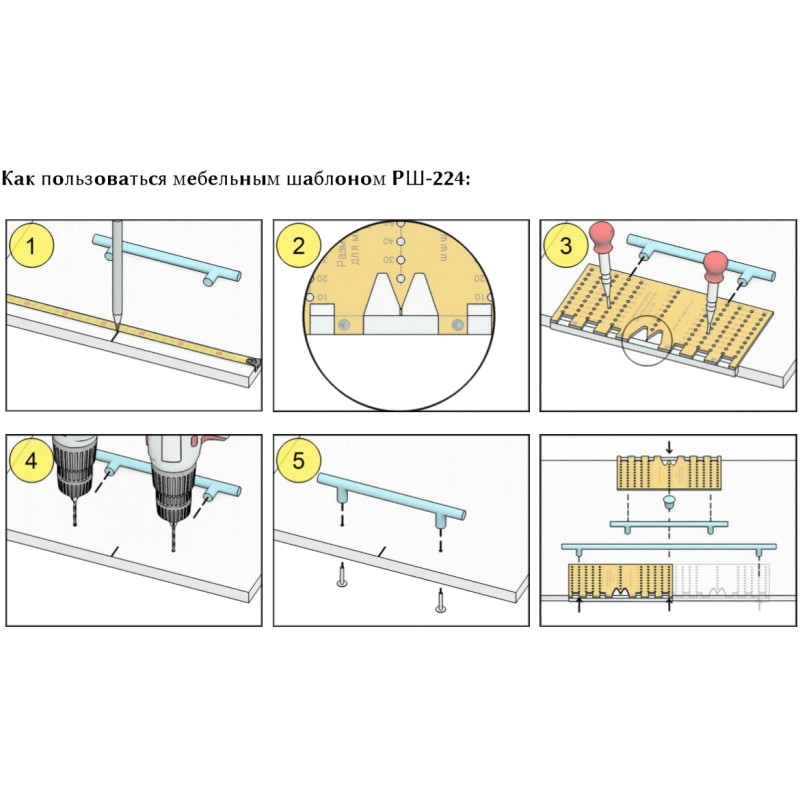

1. Карандашом или фломастером отметьте центр ручки на фасаде.
2. Приложите мебельный шаблон к фасаду, на который вы собираетесь устанавливать мебельную ручку так, чтобы носик шаблона совпал с меткой.
3. Определите межцентровое расстояние на ручках, которые вы собираетесь устанавливать. Карандашом или автоматическим шилом отметьте через шаблон отверстия вашей ручки.
4. Просверлите сверлом (как правило Ø-4мм) через отметки, сквозные отверстия.
5. Закрепите мебельную ручку на болты.

• Не смотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к уменьшению срока службы шаблона и разбиванию отверстий.
• Если мебельная ручка гораздо большего размера, чем предлагаемый нами шаблон, к примеру 320 мм, тогда мы рекомендуем сместить шаблон влево и вправо на необходимое расстояние, которое рассчитывается по формуле X=(Y-224)/2, где Y - межцентровой размер ручки, X — разница между шаблоном и ручкой. В данном случае (320-224)/2=48мм. Нам необходимо сместить кондуктор относительно центра ручки на 48 влево и 48 вправо (т. е. по 3 шага по 16мм), что в сумме дает 96мм. Таким простым способом можно устанавливать ручки шагом до 448 мм с одним сдвигом. Но это не ограничивает вас в установке и более длинных ручек, просто количество сдвигов одним шаблоном будет больше.

• Материал - ударопрочный и влагостойкий пластик
• Упаковка — полиэтилен
• Размеры (Ш x В x Г), мм - 250 х 120 х 15
• Диаметр отверстий — 4 мм
• Вес - 150 грамм
• Инструкция - есть
