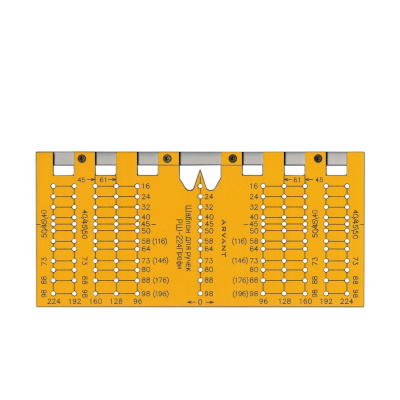

Разметочный шаблон для мебельных ручек (Ручки-Полуторки) РШ-224П (Профи)

Описание

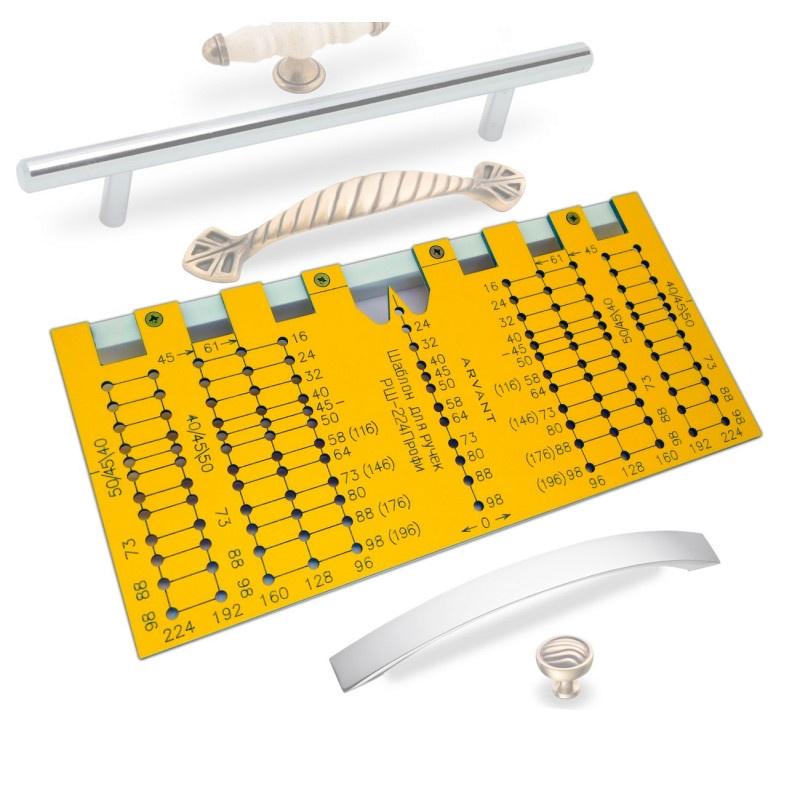

Шаблон для мебельных ручек РШ-224 Профи - это усовершенствованная модель шаблона РШ-224, больше адаптирована для тех, кто преимущественно занимается сборкой и монтажом кухонь.
Основное отличие от РШ-224 Профи от подобных моделей - это то, что он был специально создан для работы с кухонными гарнитурами. В отличий от других моделей шаблон позволяет производить разметку ручек на бутылочницах с 150 и 200мм фасадами, проводить разметку на фасадах нижних коробов с двумя, тремя и четырьмя выдвижными ящиками, проводить разметку под нижний ящик духового шкафа, также адаптировано под большинство зарубежных фасадов, например Италия 40, 45, 50мм. Также в шаблоне изменен шаг от края не 10, 20, 30мм, а 8-16мм, что более удобно в работе. В некоторых ситуация шаблон РШ-224Профи не заменяет стандартные моделей РШ-224 и РШ-160, которые так же могут вам пригодиться.

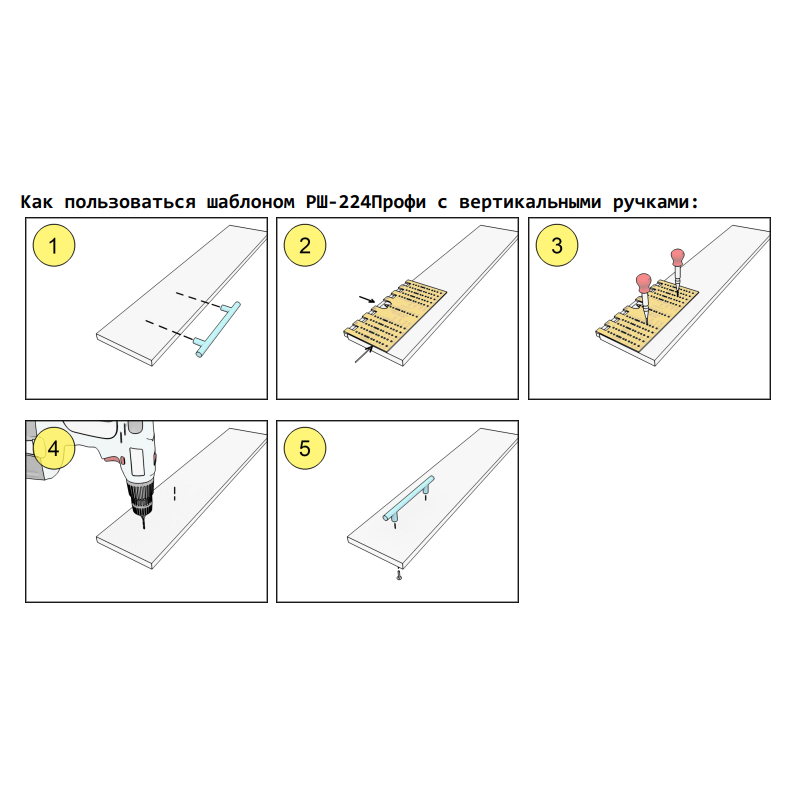

1. Определитесь с центром установки ручки и подберите шаг.
2. Приложите мебельный шаблон к фасаду, на который вы собираетесь устанавливать мебельную ручку так, нижний край шаблона совпал с фасадом.
3. Определите межцентровое расстояние на ручках, которые вы собираетесь устанавливать. Если для визуальной красоты ручка должна быть выше или ниже, сместите ее на 1-2 шага вболь вертикальной оси. Карандашом или автоматическим шилом отметьте через шаблон отверстия вашей ручки.
4. Просверлите сверлом (как правило Ø-4мм) через отметки, сквозные отверстия.
5. Закрепите мебельную ручку на болты.

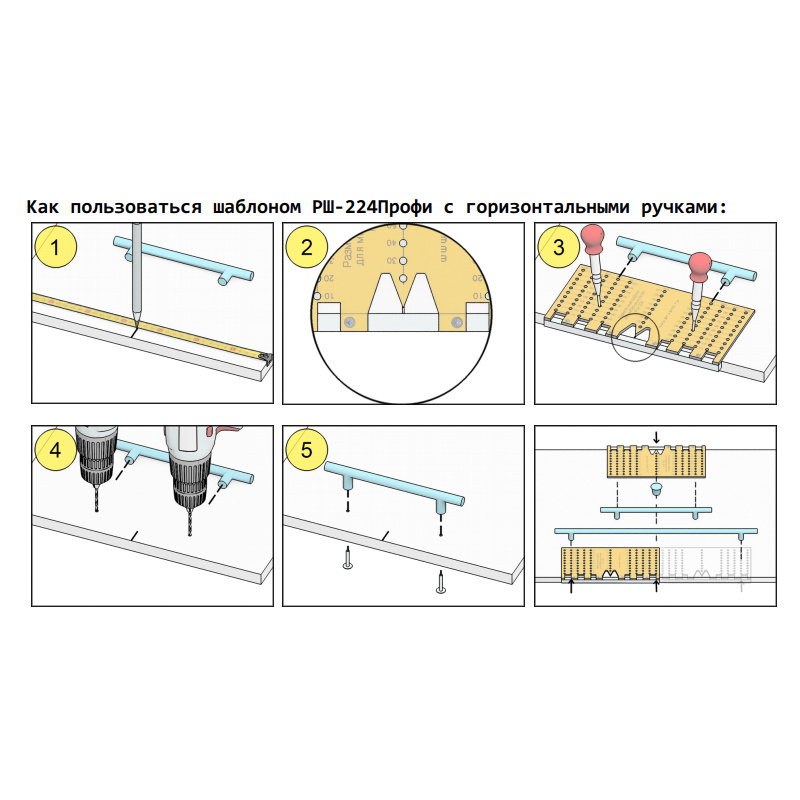

1. Карандашом или фломастером отметьте центр ручки на фасаде.
2. Приложите мебельный шаблон к фасаду, на который вы собираетесь устанавливать мебельную ручку так, чтобы носик шаблона совпал с меткой.
3. Определите межцентровое расстояние на ручках, которые вы собираетесь устанавливать. Карандашом или автоматическим шилом отметьте через шаблон отверстия вашей ручки.
4. Просверлите сверлом (как правило Ø-4мм) через отметки, сквозные отверстия.
5. Закрепите мебельную ручку на болты.

• Не смотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к уменьшению срока службы шаблона и разбиванию отверстий.
• Если мебельная ручка гораздо большего размера, чем предлагаемый нами шаблон, к примеру 320 мм, тогда мы рекомендуем сместить шаблон влево и вправо на необходимое расстояние, которое рассчитывается по формуле X=(Y-224)/2, где Y - межцентровой размер ручки, X — разница между шаблоном и ручкой. В данном случае (320-224)/2=48мм. Нам необходимо сместить кондуктор относительно центра ручки на 48 влево и 48 вправо (т. е. по 3 шага по 16мм), что в сумме дает 96мм. Таким простым способом можно устанавливать ручки шагом до 448 мм с одним сдвигом. Но это не ограничивает вас в установке и более длинных ручек, просто количество сдвигов одним шаблоном будет больше.

• Материал - ударопрочный и влагостойкий пластик
• Упаковка — полиэтилен
• Размеры (Ш x В x Г), мм - 250 х 120 х 15
• Диаметр отверстий — 4 мм
• Вес - 150 грамм
• Инструкция - есть
