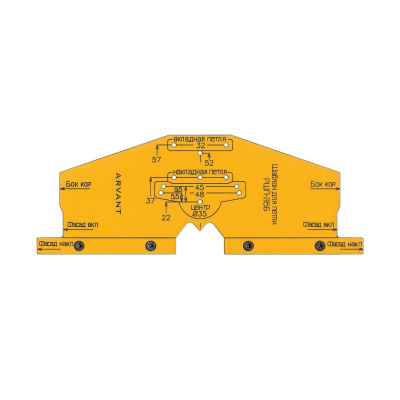

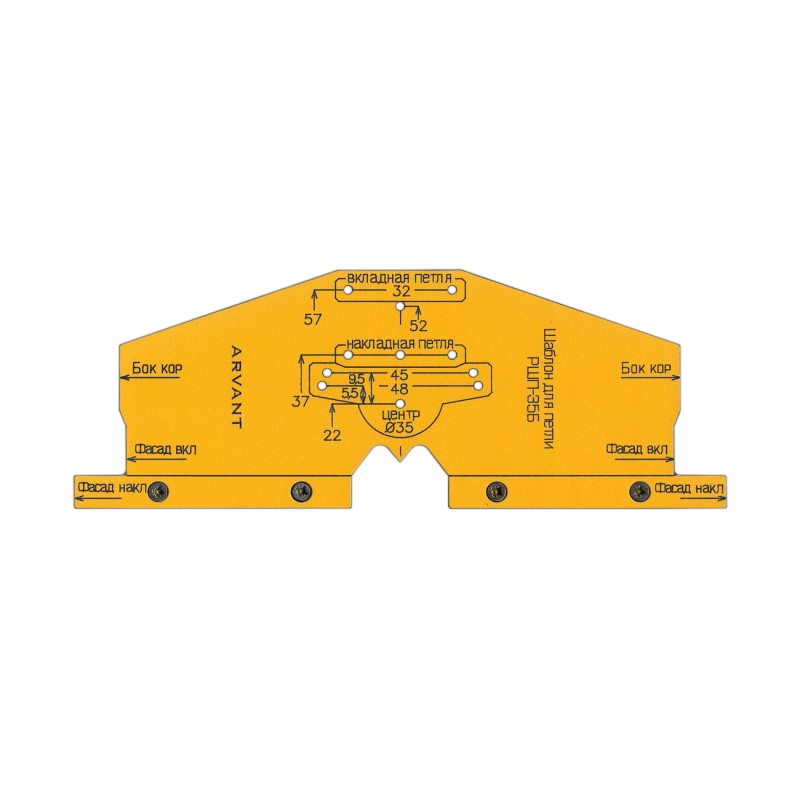

Разметочный шаблон для мебельной петли ( Петли) РШП-35Б

Описание

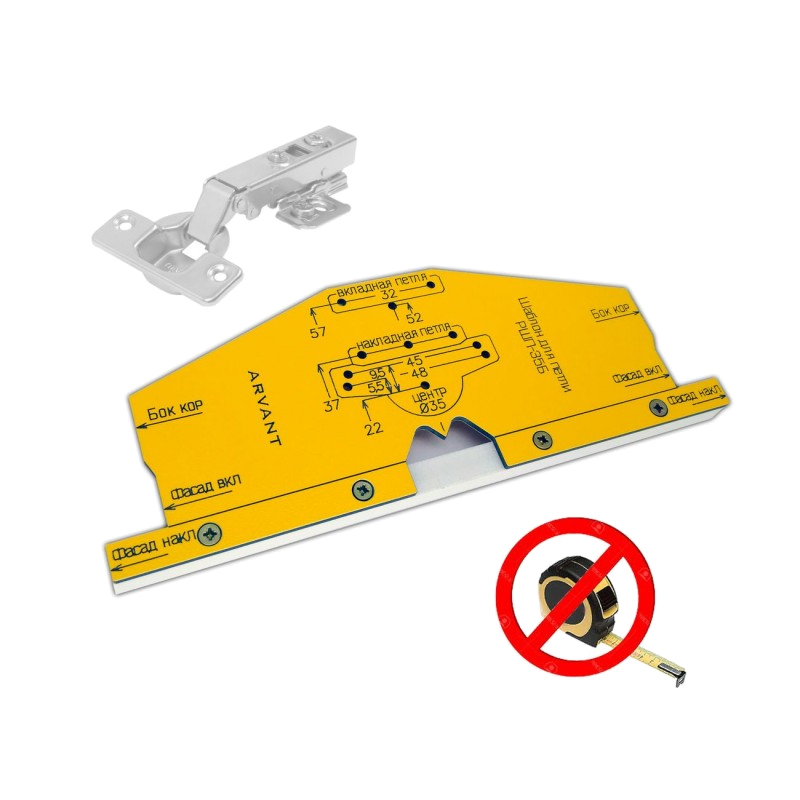

Мебельный шаблон РШП-35Б выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки мебельных петель на фасады. Центр петли без рулетки относительно края фасада равен 100мм с обеих сторон.
Отличительная особенность РПШ-35Б от шаблона РШП-35 в том, что в 70% случаев вам не придется использовать рулетку. Для установки мебельной петли вам потребуется фреза «Форстнера” Ø 35мм. При выборе фрезы обратите внимание на носик фрезы (острая выпирающая часть на фрезе), он не должен быть более 3-4 мм, иначе при засверливании в материал, эта часть фрезы, может выйти с обратной стороны фасада. Погружать фрезу в материал необходимо на глубину не менее 11,5 мм, это достаточная глубина для прочного и надежного крепления петли.
Толщина короба ЛДСП под которую разработан шаблон - 16мм. Толщина фасадов не имеет значения.

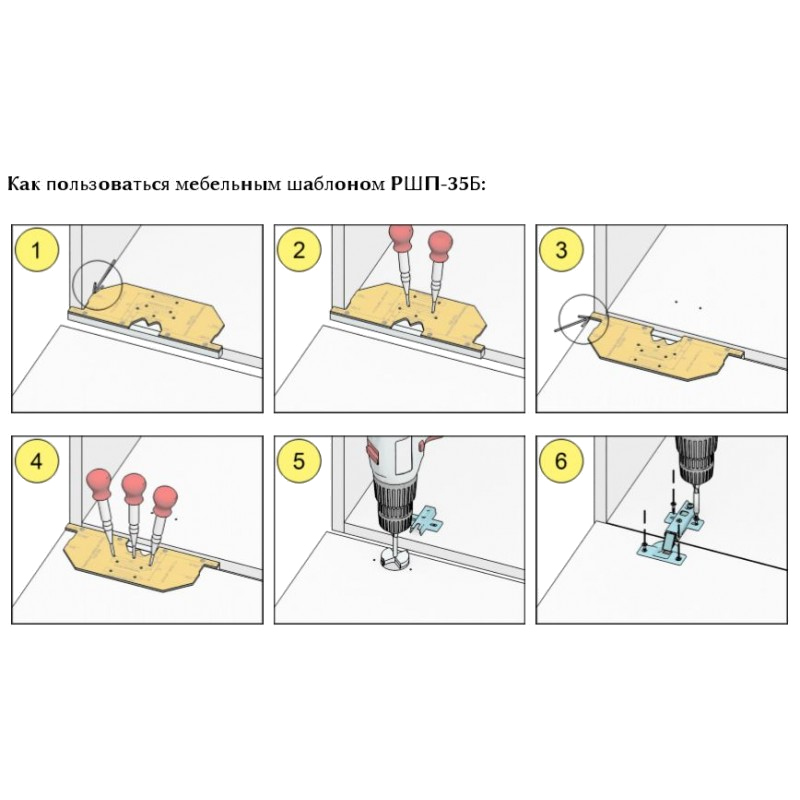

1. Приложите шаблон к боку изделия, уперев его до отметки «Бок».
2. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
3. Приложите шаблон к краю фасада, вровень с отметкой «Фас Н» (Фасад Накладной) если вы производите разметку для накладного фасада. Или вровень с отметкой «Фас В» (Фасад Вкладной) если вы производите разметку для вкладного фасада.
4. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.
5. Фрезой Форстнера 35мм произведите высверливание полости для чаши петли.
6. Закрепите саморезами петлю в размеченных местах.

• Материал - ударопрочный и влагостойкий пластик
• Упаковка — полиэтилен
• Размеры (Ш x В x Г), мм - 200 х 90 х 14
• Диаметр отверстий — 3мм
• Вес - 100 грамм
• Инструкция - есть

Характеристики
