Разметочный шаблон для газлифта (Газлифт) РШГ-260

Описание

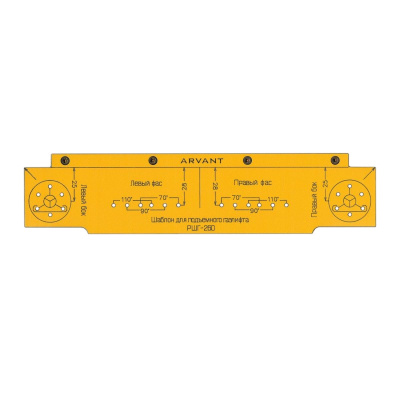

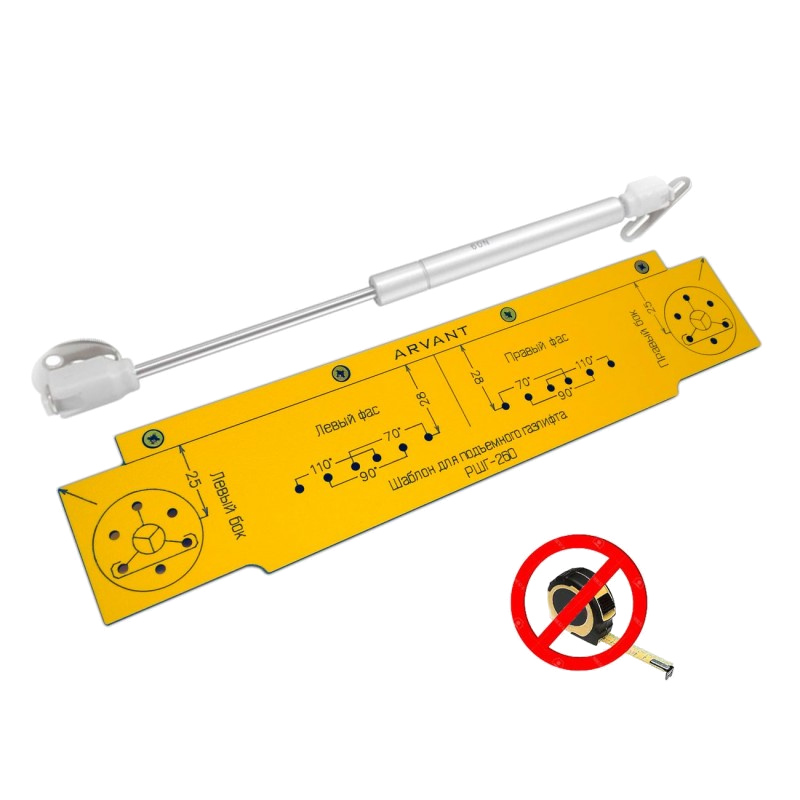

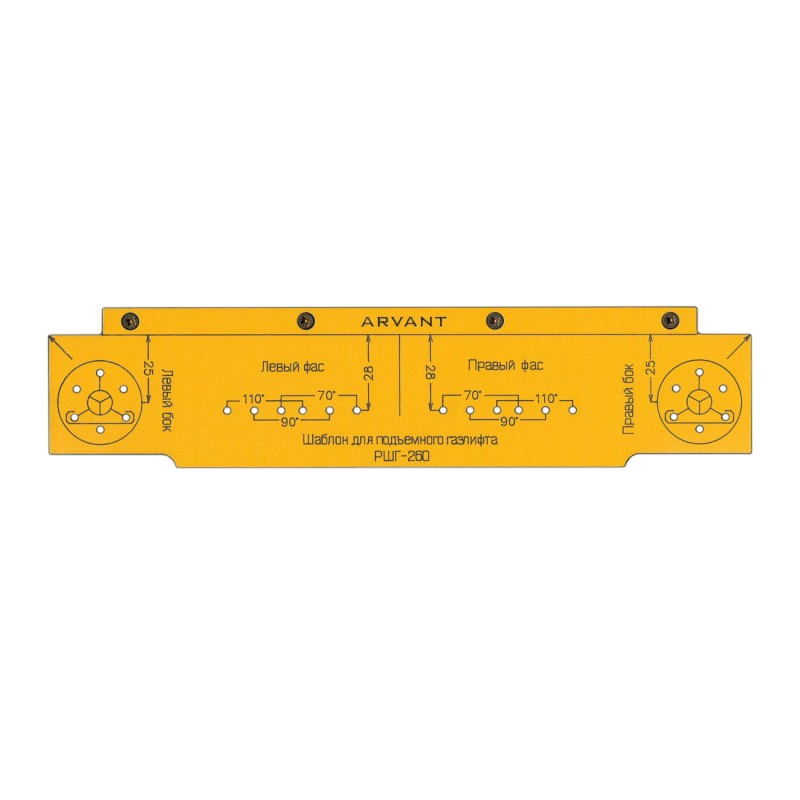

Мебельный шаблон ARVANT РШГ-260 выполнен из ударопрочного, влагостойкого пластика и предназначен для быстрой и точной разметки мебельных газлифтов на фасады, общая длина которых составляет в среднем 260мм. Шаблон протестирован на большинстве подъемных газлифтов представленных на рынке: Boyard, Innovo, Gratis, GTV.
С помощью шаблона «ARVANT РШГ-260» можно производить разметку на корпусе и фасаде изделия. Если у вас есть сомнения что данный шаблон подойдет вам, советуем померить максимальное расстояние вашего газлифта. Если он 260 мм, то не сомневайтесь шаблон подойдет.
Мы рекомендуем использовать РШГ-260 на уже собранном корпусе изделия. В разобранном варианте вы так же сможете его использовать.
Толщина короба ЛДСП под которую разработан шаблон - 16мм. Толщина фасадов не имеет значения.

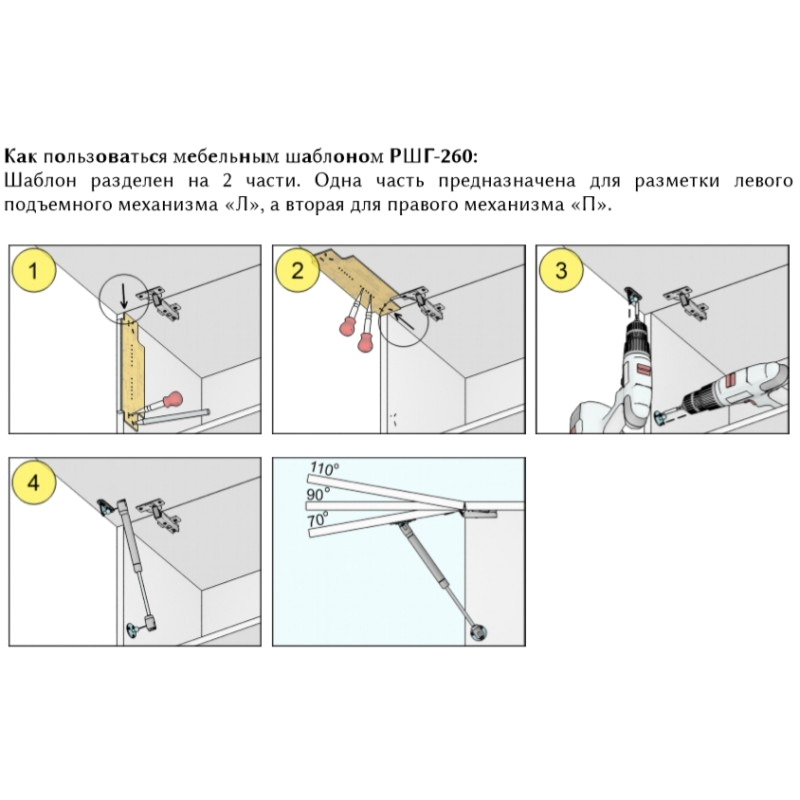

Шаблон разделен на 2 части. Одна часть предназначена для разметки левого подъемного механизма «Л», а вторая для правого механизма «П».

1. Приложите к левому боку короба шаблон (стороной с надписью Правый газлифт) совместив упор шаблона к фасадной (передней) части. Сдвиньте шаблон вверх заподлицо с крышей короба, указанной стрелкой. Шилом или карандашом произведите отметку в нижней (круглой) части шаблона, под необходимым вам градусом открывания фасада (70/90/110).
2. Поместите шаблон на тыльную сторону левой стороны фасада, по стрелке на рисунке. Шилом или карандашом произведите разметку в секции помеченной буквой «Л» под необходимым вам градусом открывания фасада (70/90/110). Перевернув шаблон вверх ногами, произведите те же действия, только для правого газлифта и с пометкой «П»
3. Установите крепежные планки саморезами 3,5x16мм
4. Оденьте газлифт до щелчка

• Материал - ударопрочный и влагостойкий пластик
• Упаковка — полиэтилен
• Размеры (Ш x В x Г), мм - 260 х 85 х 14
• Диаметр отверстий — 3мм
• Вес - 100 грамм
• Инструкция - есть
