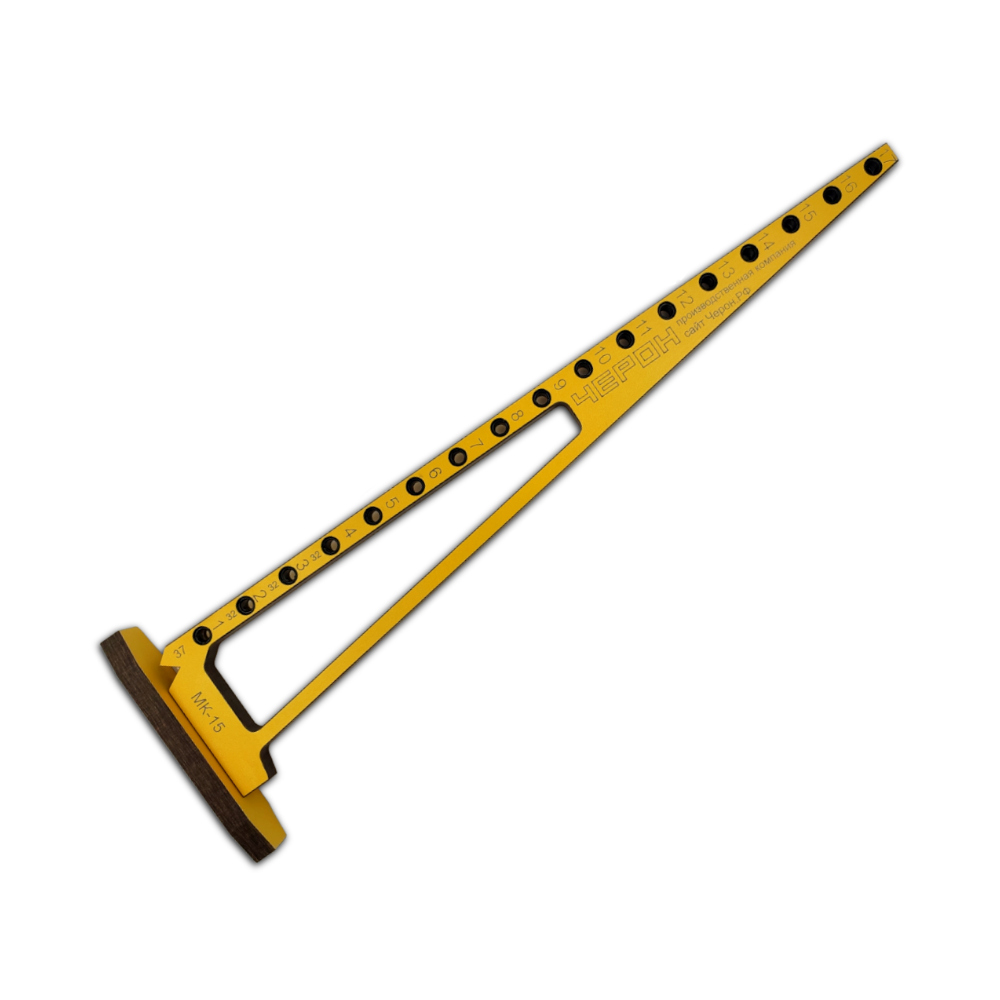

Мебельный кондуктор "угольник" система "32" диаметр втулки 7 мм МК-15

Описание

Мебельный кондуктор угольник МК-15 предназначен для сверления отверстий 7 мм в плоскость плиты 16 мм с шагом отверстий 32 мм. (можно сверлить плиты и другой толщины с использованием переходников)

Кондуктор применим для соединения плит на "евровинт"/"конфирмат"

Сверление под стяжку "евровинт" производится двумя кондукторами на 5 мм в торец и на 7 мм в плоскость. Соответственно в пару к МК-15 нужно использовать кондуктор МК-03.

Для удобства рекомендуется так же использовать упоры

Почему диаметр втулки 7мм, а не 8мм?
Современные конфирматы (евровинты) имеют диаметр шейки 6,3-6,8мм. Поэтому если использовать сверло диаметром 8мм, конфирмат будет продавливаться вглубь отверстия, соответственно надежность соединения гораздо ниже.

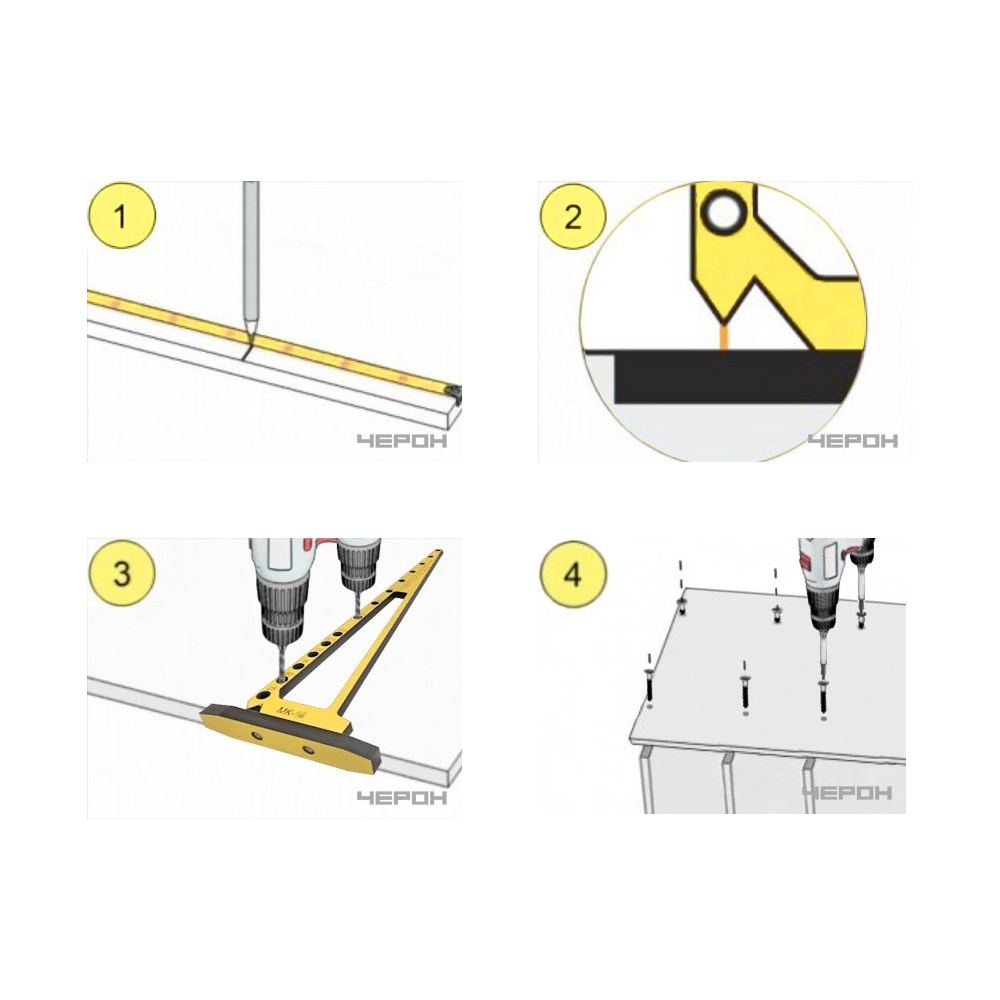

1. Отметить нужно расстояние от края детали.
2. Приложите мебельный кондуктор, совместив носик с отметкой на детали.
3. Сверлом 7 мм просверлить отверстия через кондуктор. Для удобства на корпус нанесена разметка.
4. Совместив 2 присаженные детали вкрутите конфирматы шуруповертом с шестигранной битой. Или установить шканты 7х30

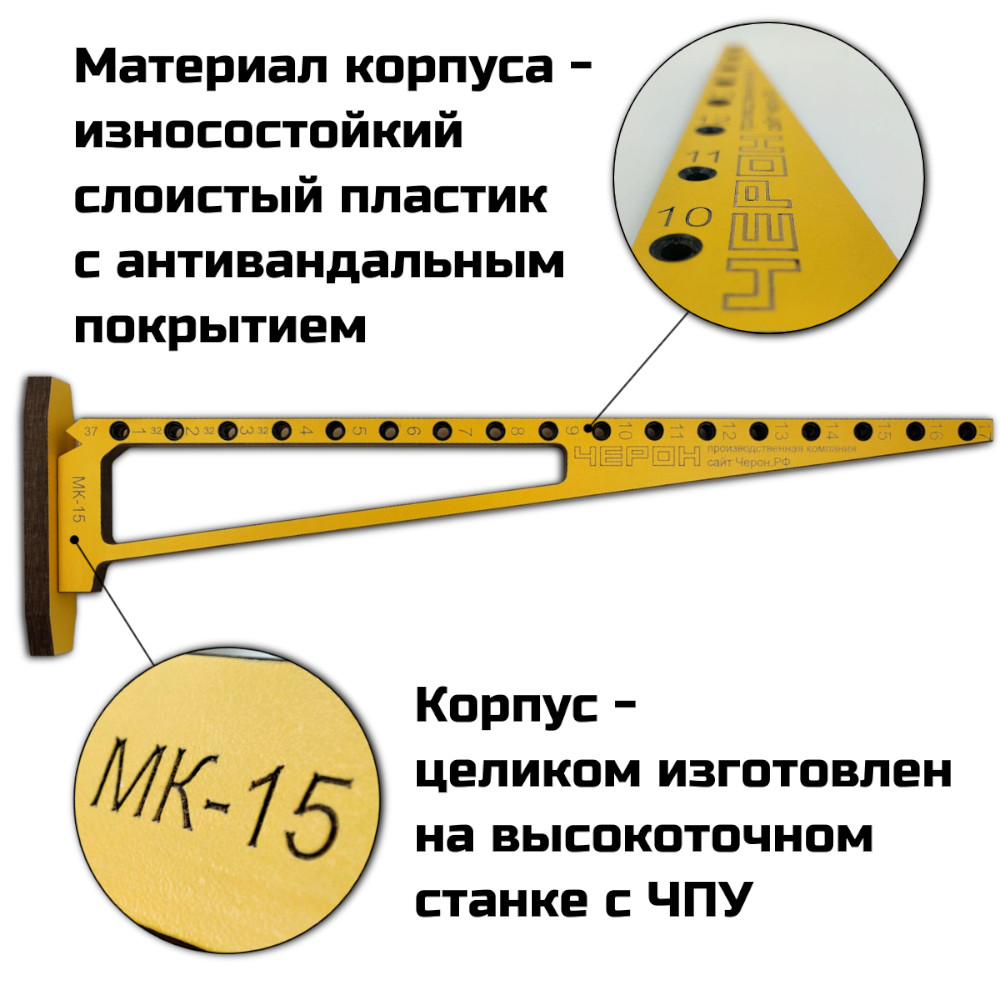

• Материал корпуса: Пластик HPL

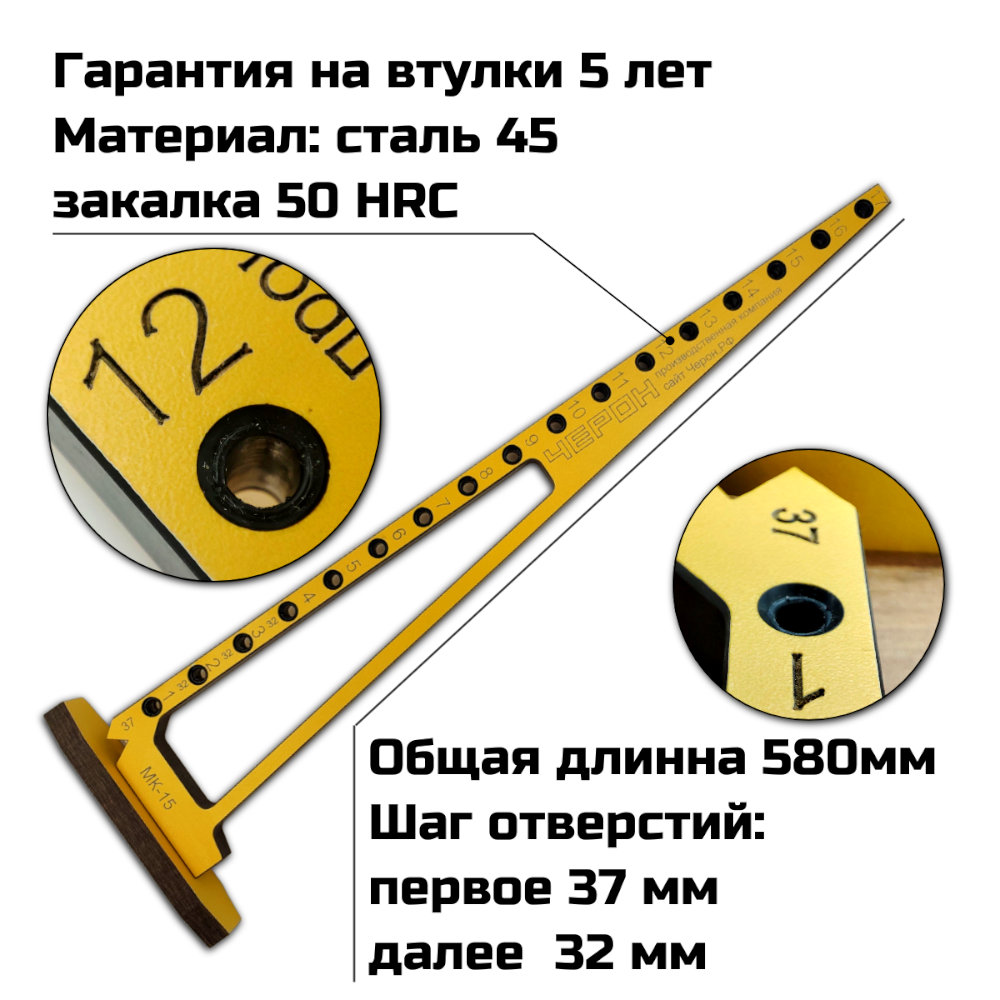

• Материал втулки: Сталь 45. Твердость 50 HRC
• Шаг отверстий: 32 мм
• Толщина плиты: 16 мм
• Диаметр втулки: 7 мм
• Длина: 580 мм
• Комплектация: Кондуктор - 1 шт.
• Вес: 0.7 кг

Характеристики
